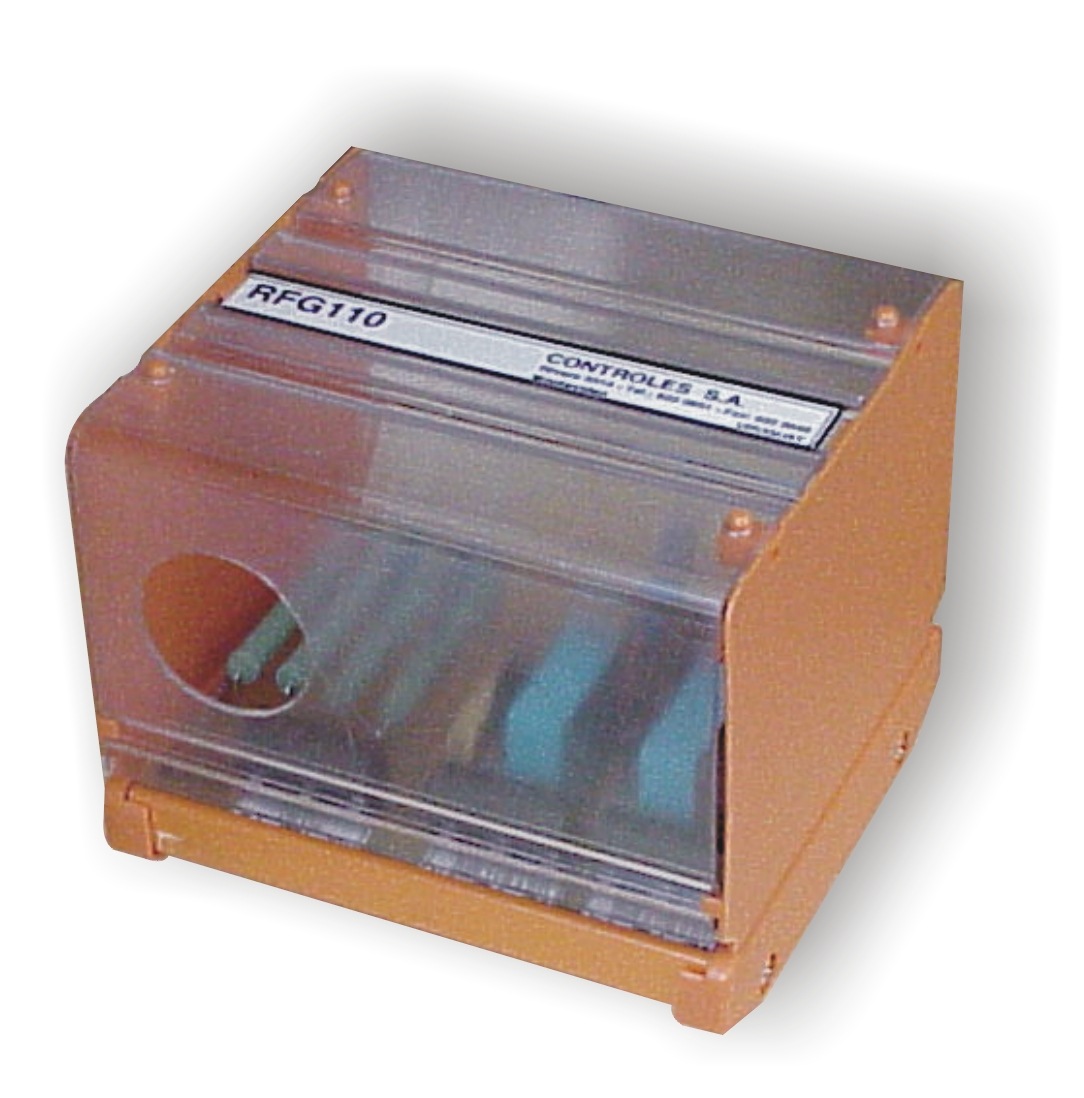

RFG110

Descripción

Relé de falla a tierra

FUNCION
Detectar fallas a tierra en sistemas de corriente continua aislados. Señaliza fallas del polo positivo y del polo negativo.

CARACTERISTICAS
• Estado sólido.
• Punto de detección ajustable.
• Señalización remota con leds.
• Indicacion independiente para cada polo.
• Retardo en el retorno a condición normal.

FUNCIONAMIENTO
Cuando la resistencia entre el polo positivo y tierra o entre el polo negativo y tierra es menor al valor de ajuste indica falla a tierra para el polo correspondiente. No indica falla a tierra si ambos polos tienen resistencias a tierra similares.
Una resistencia variable permite ajustar el valor de la resistencia de falla a tierra.

APLICACION TIPICA
Detectar fallas a tierra en sistemas de alimentación de estaciones de transformación de sistemas eléctricos de transmisión y distribución.

Tipo Título Enlace
Folletos RFG110
Especificaciones

FUNCION
Detectar fallas a tierra en sistemas de corriente continua aislados. Señaliza fallas del polo positivo y del polo negativo.

CARACTERISTICAS
• Estado sólido.
• Punto de detección ajustable.
• Señalización remota con leds.
• Indicacion independiente para cada polo.
• Retardo en el retorno a condición normal.

FUNCIONAMIENTO
Cuando la resistencia entre el polo positivo y tierra o entre el polo negativo y tierra es menor al valor de ajuste indica falla a tierra para el polo correspondiente. No indica falla a tierra si ambos polos tienen resistencias a tierra similares.
Una resistencia variable permite ajustar el valor de la resistencia de falla a tierra.

APLICACION TIPICA
Detectar fallas a tierra en sistemas de alimentación de estaciones de transformación de sistemas eléctricos de transmisión y distribución.
