Descripción

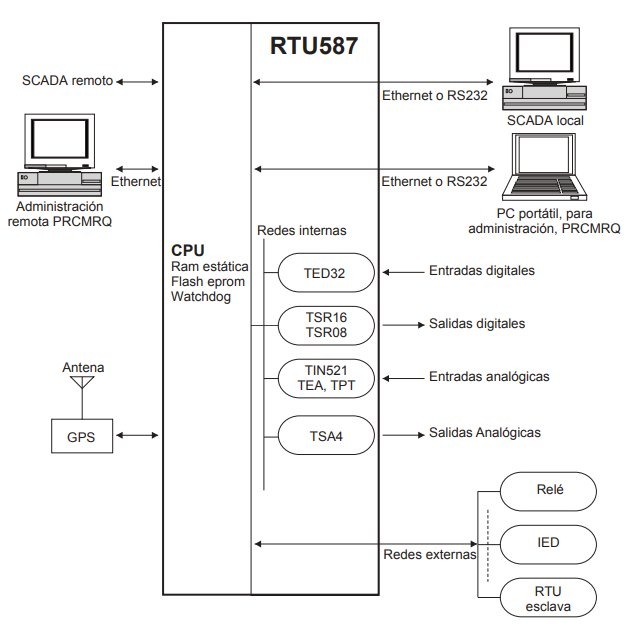

La RTU587 es una arquitectura de RTU distribuida, compuesta por una unidad central de procesamiento y un conjunto de módulos de entrada/salida, a definir según la aplicación.
RTU587
- Especificaciones
- Descargas
Este modelo de RTU cuenta con más de 800 instalaciones distribuidas en diversos países de América del Sur.
Se destaca por su arquitectura modular que permite adaptarse desde aplicaciones con pocas señales hasta varios miles de señales.
Características básicas:
La unidad central de procesamiento, CPURTUV2, dispone de 2 puertos de red y hasta 12 puertos seriales.
El software de aplicación es el Sistema RTUQM.
Los módulos de entrada/salida son enchufables, simplificando la instalación y el mantenimiento. Se conectan al módulo CPU mediante un bus de comunicaciones RS485. Se dispone de los siguientes módulos:
- TED32B - Módulo de 32 entradas digitales aisladas.
- TSR16 - Módulo de 16 salidas digitales por relé.
- TSR08 - Módulo de 8 salidas digitales por relé.
- TEA08 - Módulo de 8 entradas analógicas de corriente continua 4-20mA aisladas.
- TSA04 - Módulo de 4 salidas analógicas de corriente continua 4-20mA aisladas.
- TPT08 - Módulo de 8 entradas de temperatura por PT100.
- TEA02 - Módulo de 16 entadas analógicas de corriente continua.
- TIN521 - Módulo de medidas directas, 5 corrientes alterna, 2 tensiones alterna, 1 corriente continua.
Características avanzadas:
El módulo de procesamiento, CPURTUV2, puede trabajar como Gateway, sin necesidad de tener entrada/salida propia.
Los módulos de entradas digitales admiten filtrados, estampan los eventos con resolución de 1ms y tienen un SOE con capacidad para más de 1000 eventos.
Los módulos de salidas digitales admiten salidas por pulso o persistentes y tienen un muy alto poder de corte en continua.
Para sincronizar por IRIG-B es necesario disponer de un módulo de interfaz IF-IRIG.
Se pueden incorporar más señales mediante transductores inteligentes o de señal, ver sección accesorios.
Especificaciones
Este modelo de RTU cuenta con más de 800 instalaciones distribuidas en diversos países de América del Sur.
Se destaca por su arquitectura modular que permite adaptarse desde aplicaciones con pocas señales hasta varios miles de señales.
Características básicas:
La unidad central de procesamiento, CPURTUV2, dispone de 2 puertos de red y hasta 12 puertos seriales.
El software de aplicación es el Sistema RTUQM.
Los módulos de entrada/salida son enchufables, simplificando la instalación y el mantenimiento. Se conectan al módulo CPU mediante un bus de comunicaciones RS485. Se dispone de los siguientes módulos:
- TED32B - Módulo de 32 entradas digitales aisladas.
- TSR16 - Módulo de 16 salidas digitales por relé.
- TSR08 - Módulo de 8 salidas digitales por relé.
- TEA08 - Módulo de 8 entradas analógicas de corriente continua 4-20mA aisladas.
- TSA04 - Módulo de 4 salidas analógicas de corriente continua 4-20mA aisladas.
- TPT08 - Módulo de 8 entradas de temperatura por PT100.
- TEA02 - Módulo de 16 entadas analógicas de corriente continua.
- TIN521 - Módulo de medidas directas, 5 corrientes alterna, 2 tensiones alterna, 1 corriente continua.
Características avanzadas:
El módulo de procesamiento, CPURTUV2, puede trabajar como Gateway, sin necesidad de tener entrada/salida propia.
Los módulos de entradas digitales admiten filtrados, estampan los eventos con resolución de 1ms y tienen un SOE con capacidad para más de 1000 eventos.
Los módulos de salidas digitales admiten salidas por pulso o persistentes y tienen un muy alto poder de corte en continua.
Para sincronizar por IRIG-B es necesario disponer de un módulo de interfaz IF-IRIG.
Se pueden incorporar más señales mediante transductores inteligentes o de señal, ver sección accesorios.
Descargas
Folletos - Presentación de las RTU587
Folletos - Descripción general de las RTU587
Folletos - Sistema RTUQM
Folletos - Unidad central de RTU587, CPURTU2
Folletos - Tarjeta de 32 entradas digitales, TED32B
Folletos - Tarjeta de 16 salidas digitales por relé, TSR16
Folletos - Tarjeta de 8 salidas digitales por relé, TSR8
Folletos - Tarjeta de entradas analógicas aisladas, TEA8A
Folletos - Tarjeta de 4 salidas analógicas, TSA4
Folletos - Tarjeta de entradas analógicas para PT100, TPT8
Folletos - Tarjeta de medidas directas, TIN521
Folletos - Tarjeta de entradas analógicas, TEA02
Folletos - Adaptador de protocolo, IF-IRIG
Folletos - Fuente de alimentación para montaje en tablero, FCRTU24V5A
Folletos - Adaptador de protocolo, IF-IRIG
