Controlador CEA35

Actualización de circuito, Noviembre/2008.

Se ha verificado en algunos casos una sensibilidad inconveniente frente a interferencia externa radiada o recibida por la alimentación o por el cableado.

Para evitar este inconveniente existen dos alternativas:

Alternativa 1:

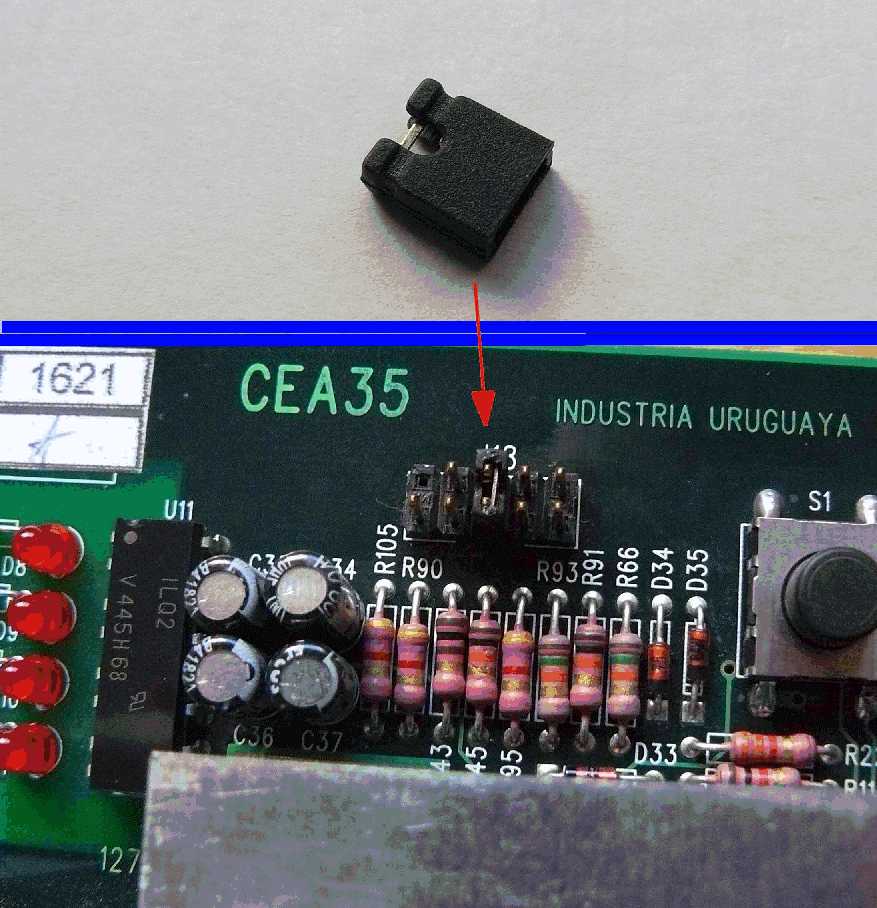

Es la mas sencilla de implementar. Consiste en colocar un jumper entre las patas 5 y 6 del conector TTL tal como se muestra en la figura 1.

Si el control está siendo utilizado como dúplex este conector está ocupado por el cable de comunicaciones, por lo tanto debe utilizarse si están en dúplex la alternativa 2.

Figura 1

Alternativa 2:

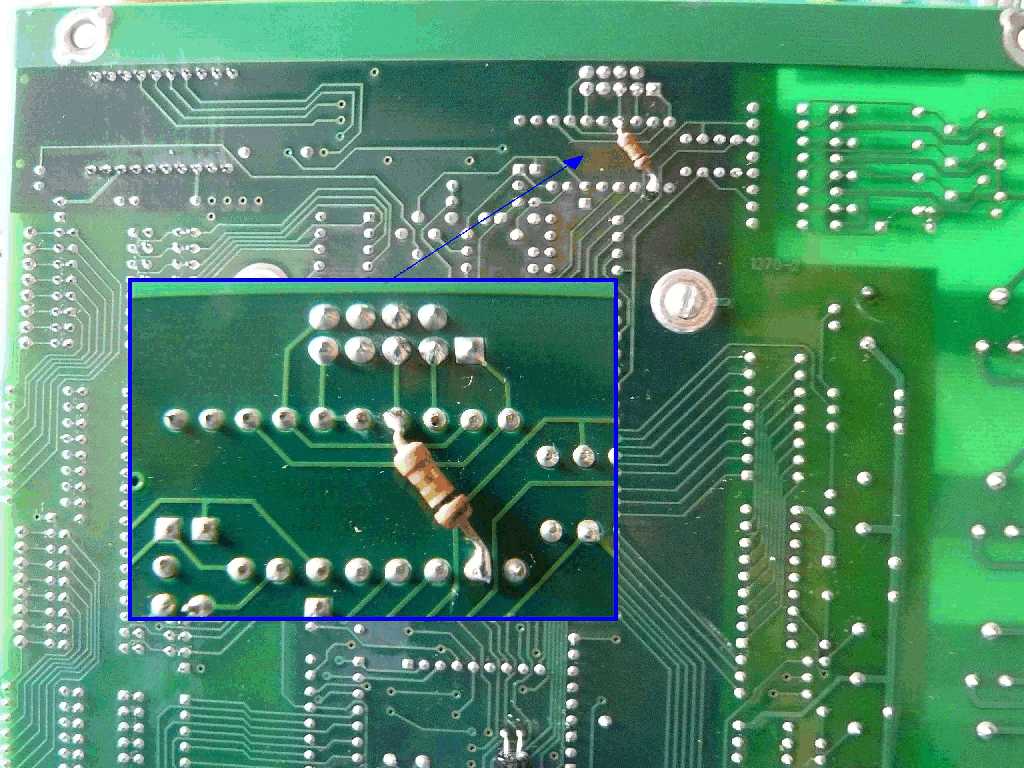

Si el control CEA35 se utiliza como dúplex, se debe soldar una resistencia de 10K 1/4W entre +5Vcc y el pino 5 tal como se muestra en la figura 2.

Figura 2

La modificación debe ser realizada en ambas placas del dúplex.
