CONTROLADOR DE ASCENSOR CEA35

DESCRIPCION ABREVIADA

Ofrece una solución compacta y económica para incorporar al tablero de control de ascensor una única placa con toda la electrónica asociada a la lógica de despacho y mando.

En www.controles.com se encuentra el manual y el instalador del configurador por PC.

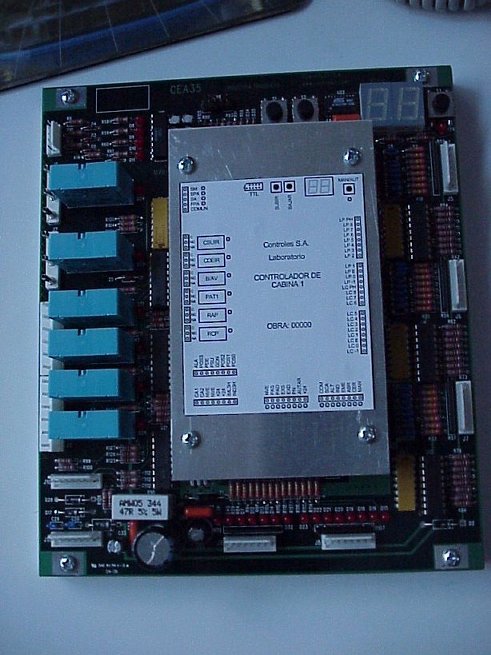

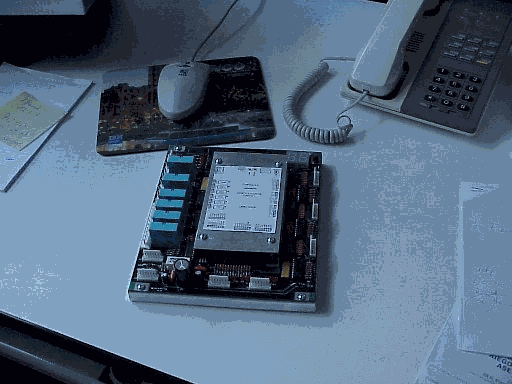

Vista general .

Conexionado exterior por medio de conectores enchufables

Configurable por PC

Alimentación: alterna, 19,5 + 19,5 Vca. Puede suministrar 24 Vcc para accesorios: sensores e indicadores de posición, registro de llamada (hasta 250 mA total), con señalización

Conexionado de llamadas y registro de llamadas:

- directo, un hilo por llamada y registro: 24 paradas colectivo simple, 12 paradas

colectivo descendente, otros

- multiplexado, un hilo por parada para llamada y registro más hasta 6 hilos de

comando: 24 paradas colectivo completo, otros

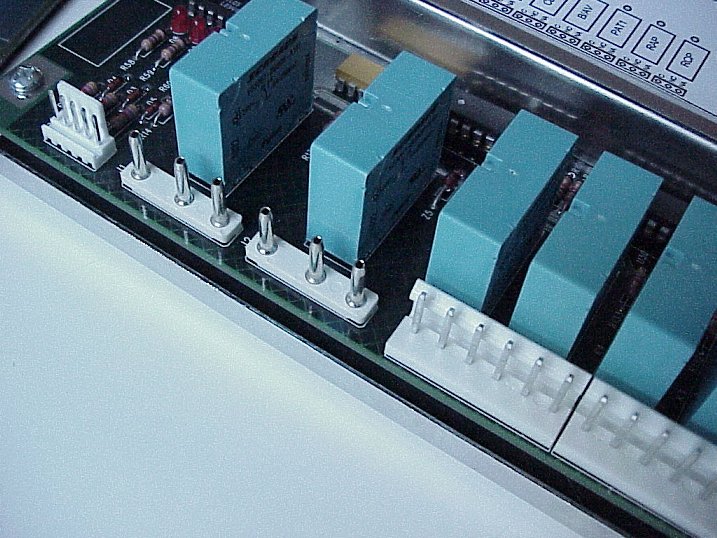

6 relés 2A: dos hasta 220 Vca, cuatro hasta 110 Vca, con señalización

8 salidas auxiliares:

- cinco para comando de relé o similar, 24 Vcc, 50 mA, activas en 0V (en el caso de conexionado multiplexado tres de estas salidas son usadas para el comando de las llamadas)

- tres para comando de relé o similar, 24 Vcc, 50 mA, activas en 24 Vcc (en el caso de conexionado multiplexado tres de estas salidas son usadas para el comando de las llamadas)

Entradas con acoplador óptico para las señales

de serie de seguridad, en 24 Vcc o Vca. Agregando una resistencia exterior se pueden usar directamente series de seguridad en 110 Vcc o 110 Vac y otras, con señalización

Entradas para diversos tipos de sensores de posición, con señalización: continuos o pulsantes

infrarrojos o magnéticos, normal abierto o normal cerrado

Entradas, con señalización, para:

verificación de "tablero en orden", temperatura de motor, pesador de carga

servicio independiente, servicio en emergencia, maniobra de incendio, servicio de inspección

comandos de puerta

Mandos de inspección en la placa, con señalización

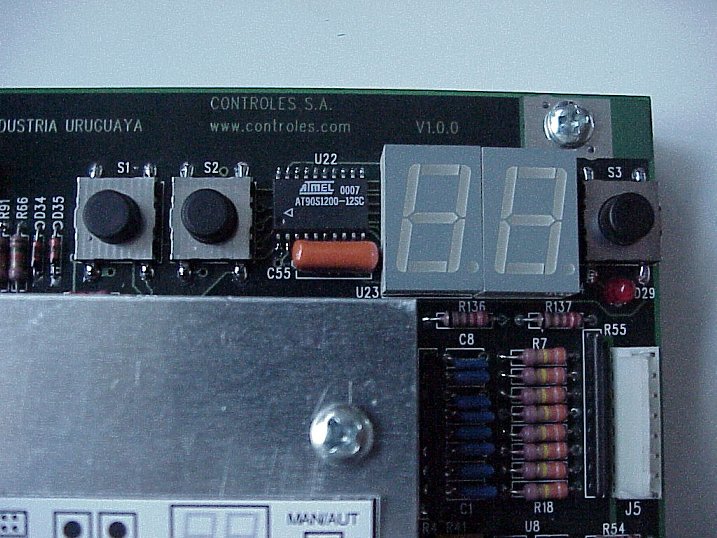

Indicador de posición en la placa

Servicio dúplex: conexión directa entre dos controladores

Servicio múltiplex: con coordinador y supervisión
