CONTROLADOR DE ASCENSOR CEA36
DESCRIPCION ABREVIADA
Solución compacta para el tablero de control de ascensor: una única placa con toda la electrónica asociada a la lógica de despacho y mando, para cabinas aisladas o en grupo.

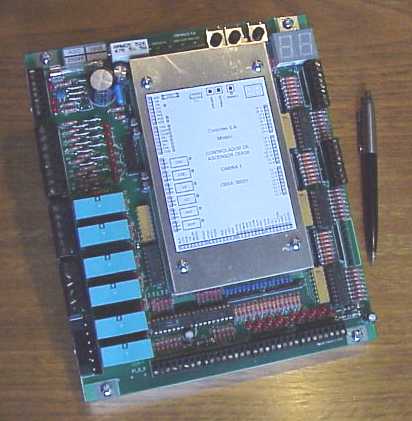

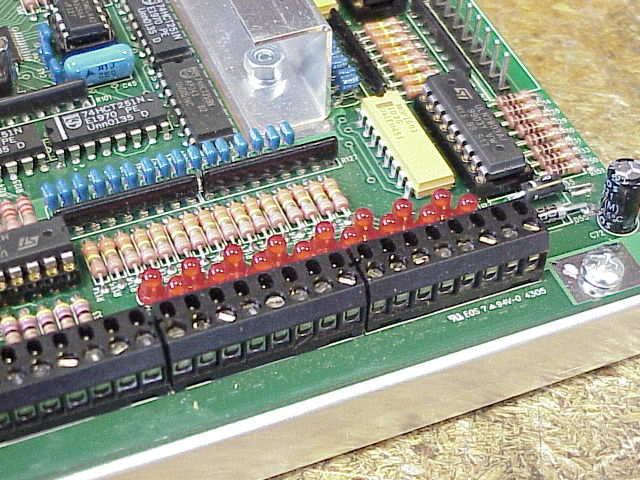

Vista general

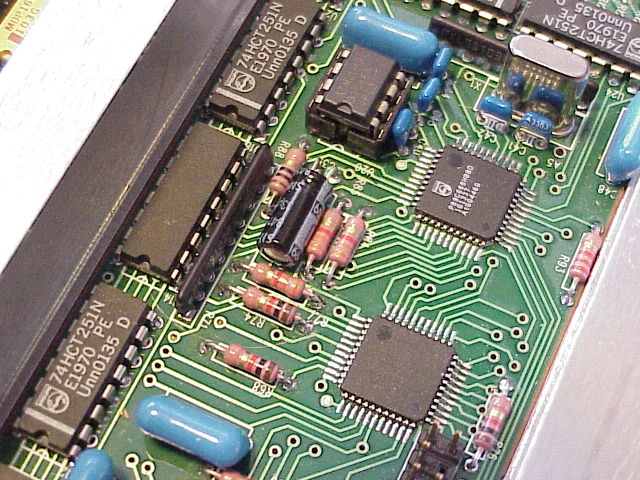

Configurable por PC, con memoria E2ROM en zócalo
)

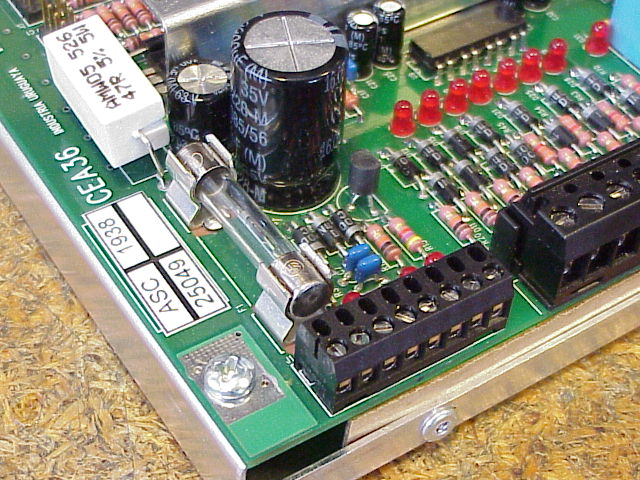

Alimentación: alterna, 20 Vca. Salida de 24 Vcc, 120 mA,
)
para accesorios: sensores e indicadores de posición, registro de llamada, con señalización. Incluye señales para maniobra de rescate o alimentación de emergencia.

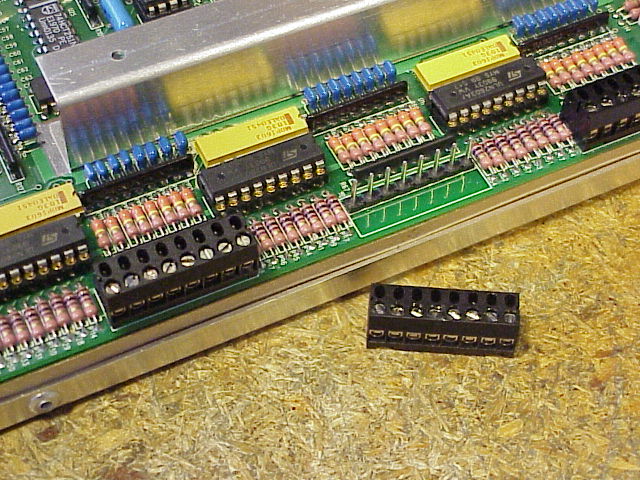

Conexionado de llamadas y registro de llamadas:
){kind=small}
- directo, un hilo por llamada y registro: 24 paradas colectivo simple, 12 paradas
colectivo descendente, otros
- multiplexado, un hilo por parada para llamada y registro más hasta 6 hilos de
comando: 24 paradas colectivo completo, otros
- serial completo, serial con cabina y multiplexado con palier

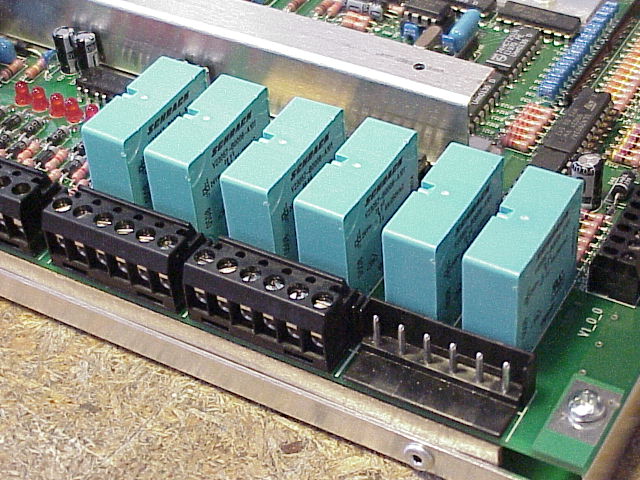

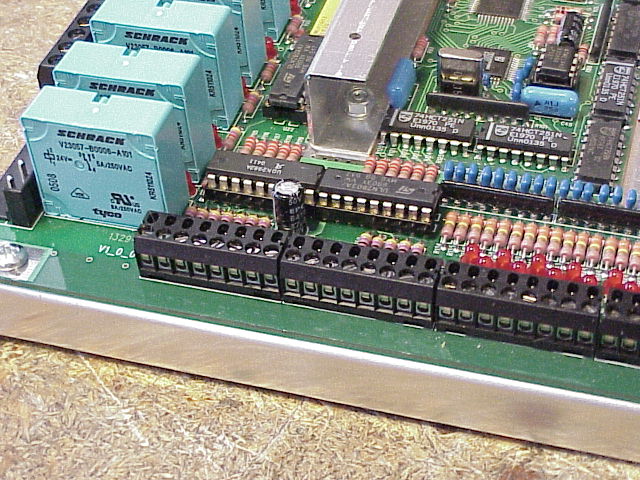

6 relés: 220 Vca, 2 A ){kind=small}
Salidas auxiliares: para comando de relé o similar,
)
24 Vcc, 50 mA, cinco activas en 0V, cinco activas en 24 Vcc

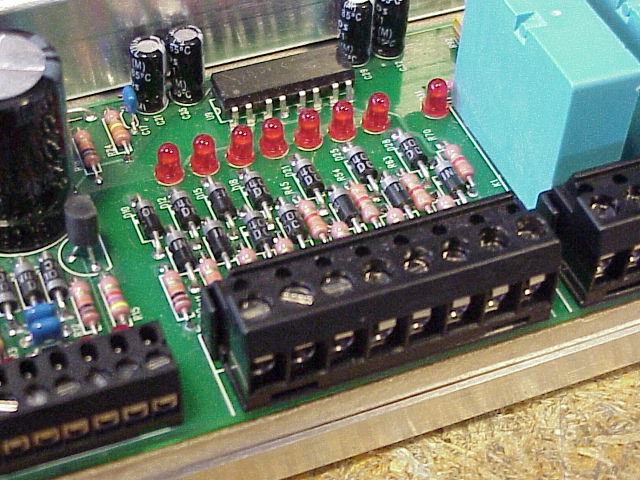

4 entradas con señalización y acoplador óptico para las señales
){kind=small}
de serie de seguridad, 18/60 Vcc o 18/110 Vca, 3 entradas solo señalización.
Entradas, con señalización, para:
){kind=small}
verificación de "tablero en orden", temperatura de motor, pesador de carga, servicio independiente, servicio en emergencia, maniobra de incendio, servicio de inspección, comandos de puerta, diversos tipos de sensores de posición: continuos o pulsantes, infrarrojos o magnéticos, normal abierto o normal cerrado

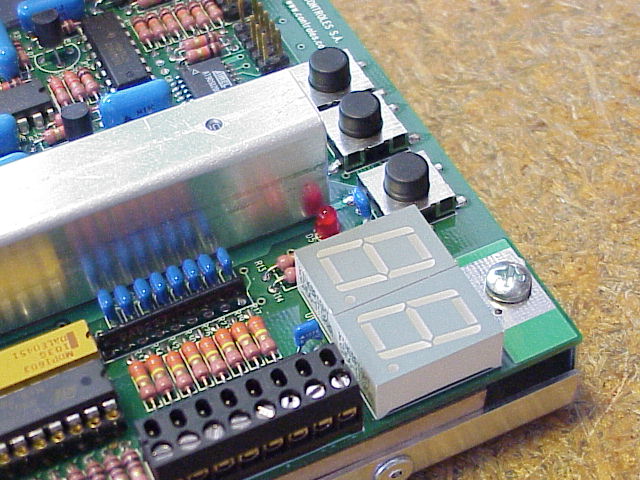

Mandos de inspección en la placa,
)
con señalización. Indicador de posición en la placa
