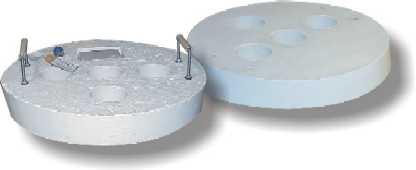

Detector de tren, DETREN

• Función: detectar la presencia de un tren y enviar la señal a la lógica del cruce, LODEC.
• Características:
  Led rojo encendido indica equipo detectando hierro
  Led verde encendido indica equipo sin detectar hierro
• Salidas: colector abierto tipo NPN
• Alimentación: 12 Vcc nominales, mínimo 10 Vcc, máximo 14,4 Vcc

Lógica de cruce de tren, LODEC

• Función: comandar el destellante de un paso a nivel a partir de las señales de los detectores de tren, modelo DETREN.
• Entradas: 3 entradas de señal de DETREN
• Salidas: 1 relé contactos NA, C, NC (capacidad 5 A @ 12 Vcc)
