Familia de módulos de entrada y salida que pueden ser utilizados en una RTU modelo RTU587 o como módulos OEM para aplicaciones de telecontrol y automatización.
La familia incluye módulos de entradas digitales y analógicas y salidas digitales y analógicas.
Están diseñados para ser utilizados en redes eléctricas en generación, transmisión y distribución.

PRINCIPALES CARACTERISTAS

• Módulos OEM de entrada o salida para uso en automatización y telecontrol de redes eléctricas.
• Módulos integrantes de la RTU modelo RTU587
• Aptos para ser utilizados en redes eléctricas, tanto en estaciones como sub estaciones o usinas generadoras.
• Presentación apta para ser montado en bandejas de tableros eléctricos
• Presentación en dos partes de fácil conexión y desconexión, la base pasiva que permite el montaje mecánico y conexiones exteriores y la parte activa que se conecta sobre la base que contiene todo el circuito activo.
• Tarjeta de entradas digitales TED32B, sincronizable por GPS.
• Protocolo Modbus
• Tarjeta de salidas digitales TSR8 y TSR16 con habilitación de fuente para permitir una secuencia de comando con dos etapas, preselección y actuación.

Tarjeta de 32 entradas digitales para conexión en red, TED32B

• Función: Adquirir señales provenientes de un sistema eléctrico, preprocesarlas y transmitirlas a la CPU de la RTU.
• Entradas:
  32, digitales pasivas, aisladas
  Tensión: 48, 110, 125, 220 Vcc

• Comunicaciones:
  Puerto serial RS485
  Sincronismo de tiempo desde CPU o GPS
• Con el accesorio CNVIRIG422 puede sincronizar tiempo con 1 ms de resolución directamente desde una señal de GPS tipo IRIG-B.
• Alimentación: 19 a 28 Vcc
  Consumo: 100 mA

Adaptador de protocolo, IF-IRIG

• Función: Adaptación de protocolo entre una fuente de datos IRIG-B y el módulo de sincronización IRIG del sistema RTUQM.
• Entradas y salidas:
  Lado IRIG-B, bornes: IRIG+ e IRIG-
  Lado RS232, bornes: TX, 1PPS, GND
• Alimentación
  Tensión: 24 Vcc ± 20 %
  Consumo: 75 mA @ 24 Vcc
  Bornes: 0 V, 24 V

Tarjeta de 32 entradas digitales para conexión en red con protocolo Modbus, TED32M

• Función: Adquirir señales digitales, preprocesarlas y transmitirlas al maestro Modbus.
• Entradas:
  32, digitales pasivas, aisladas
  Tensión: 48, 110, 125, 220 Vcc

• Comunicaciones:
  Puerto serial RS485

• Protocolo Modbus RTU esclavo
• Alimentación: 19 a 28 Vcc
  Consumo: 100 mA

Tarjeta de 8 salidas por relé para conexión en red, TSR8

• Función: Convertir las señales digitales provenientes de la CPU de una RTU en señales digitales aisladas y amplificadas aptas para comandar directamente los elementos de playa en un sistema eléctrico.
• Salidas:
  8, por relé
  Capacidad de los contactos: 5 A @ 125 Vcc
• Comunicaciones:
  Puerto serial RS485

• Alimentación: 19 a 28 Vcc
  Consumo en reposo: 100 mA

Tarjeta de 16 salidas por relé para conexión en red, TSR16

• Función: Convertir las señales digitales provenientes de la CPU de una RTU en señales digitales aisladas y amplificadas aptas para comandar directamente los elementos de playa en un sistema eléctrico.
• Salidas: 16, por relé
  Capacidad de los contactos: 5 A @ 125 Vcc
• Comunicaciones:
  Puerto RS485

• Alimentación: 19 a 28 Vcc
  Consumo en reposo: 100 mA

Tarjeta de entradas analógicas aisladas, TEA8A

• Función: Convertir las 8 entradas analógicas en valores digitales que se envían por el puerto serial.
• Entradas:
  8 tipo 4 - 20 mA ó 0 - 20 mA
  Resolución 11 bits
• Comunicaciones:
  Puerto serial RS485

• Alimentación: 19 a 28 Vcc
  Consumo: 100 mA

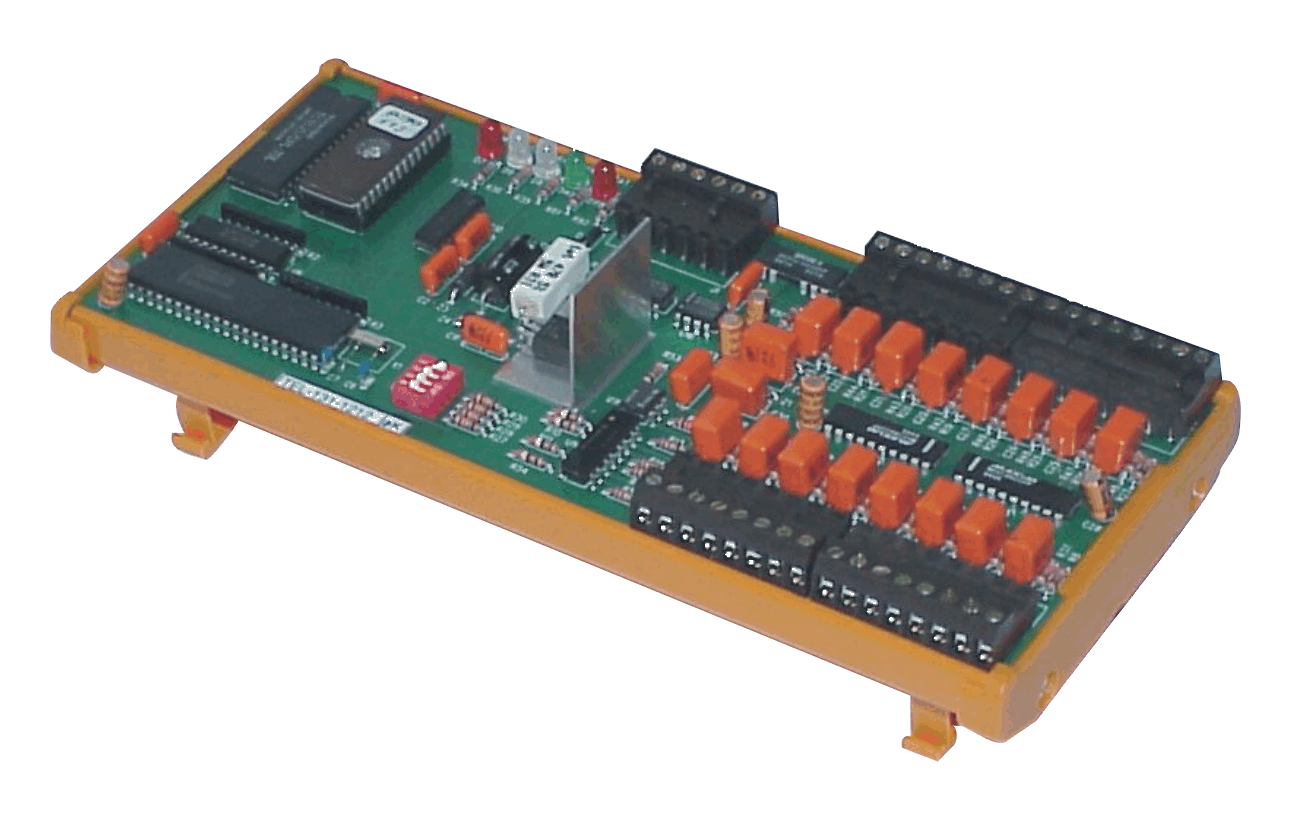

Modulo de entradas analogicas, TEA02

• Función: Convertir 16 entradas analógicas en valores digitales y presentar dichos valores en un puerto serial RS485
• Alimentación: 12 a 24Vcc, 250mA
• Entradas: 16 flotantes con respecto a la fuente, neutro común, unipolares o bipolares.
• Comunicación: Puerto RS485 full duplex, protocolo CRTU o ModbusRTU.
• Diseño mecánico: Caja de riel DIN para interior de tablero.

Tarjeta de salidas analógicas, TSA4

• Función: Convertir valores digitales recibidos por el puerto serial en valores analógicos en corriente.
• Salidas:
  4 del tipo control de corriente del lazo, 4 - 20 mA
  Resolución 16 bits
• Comunicaciones:
  Puerto serial RS485

• Alimentación: 9 a 28 Vcc
  Consumo: 200 mA

Tarjeta de entradas analógicas para PT100, TPT8

• Función: Convertir las 8 señales de sensores de temperatura del tipo PT100 en valores digitales y enviar estos valores por el puerto serial.
• Entradas:
  8 tipo Pt100
  Resolución 0,1ºC
• Comunicaciones:
  Puerto serial RS485

• Alimentación: 18 a 30 Vcc
  Consumo: 125 mA @ 24 Vcc

Interfaz alarmas Modbus, IAM-1

• Función: Interfaz de Alarmas Modbus para equipo de Telecontrol
• Alimentación: Fuente de 9 a 30 Vcc
• Entrada: 3 optoacopladas con tensión nominal 12/24 Vcc
• Salida: Relé NA
• Comunicación: RS232, Modbus RTU
• Diseño mecánico: Soporte plástico riel DIN

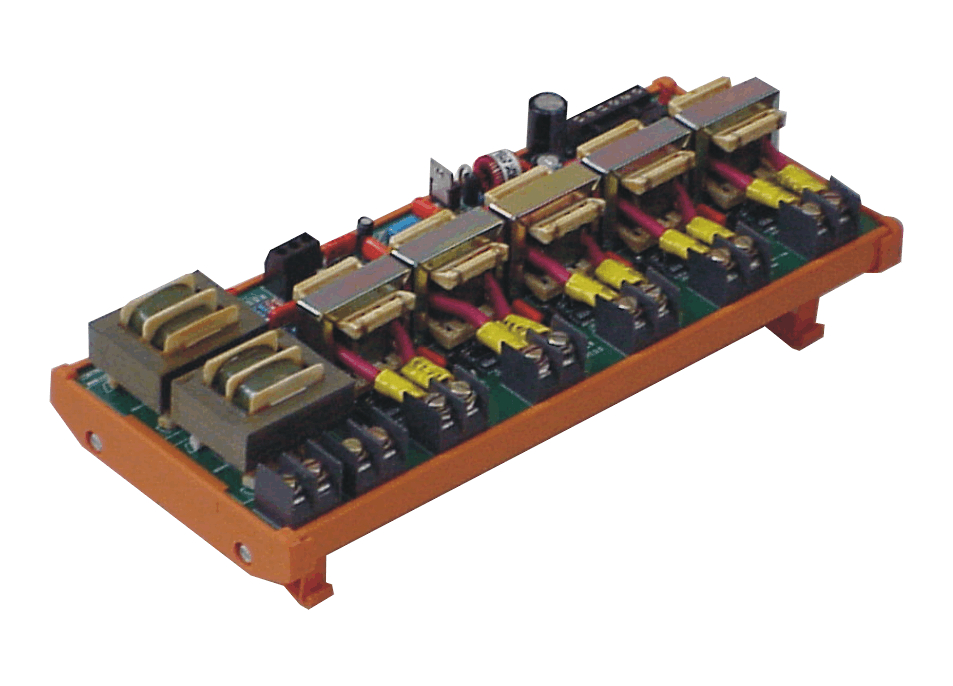

Tarjeta de medidas directas, TIN521

• Función: Módulo de medidas directas combinando tensiones y corrientes para RTU o para uso general.
• Entradas:
  2 de tensión alterna 120 Vca nominal, aisladas galvanicamente.
  5 de corriente alterna 6A nominal, aisladas galvanicamente.
  1 de corriente continua de 4-20mA.
• Comunicaciones:
  Puerto serial RS422
  Protocolo según cdigo del producto (BUS485C, Modbus RTU)
• Alimentación:
  Opción T0: 19 a 28Vcc, 250mA@24Vcc
  Opción T1: 10 a 30Vcc, 175mA@24Vcc
• Diseño mecánico:
  Caja de riel DIN para interior de tablero.
