Mirage SCADA
El SCADA Mirage, es desarrollado por Controles y está orientado principalmente al uso en redes eléctricas incluyendo generación transmisión y distribución.
Su arquitectura modular permite emplearlo en instalaciones sencillas con una sola estación eléctrica o en aplicaciones complejas con decenas de RTU o como Centro de Control de usinas generadoras.
Sus principales características son:





• Arquitectura modular cliente/servidor con comunicación TCP/IP y RPC entre módulos.
• Capacidad de crecimiento agregando módulos adicionales según la aplicación.
• Se puede instalar en una única PC o en múltiples PC en red.
• Diseños de alta confiabilidad con Hot Standby.
• Seguridad de acceso por usuario y por estación.
• Múltiples protocolos con RTU con canal simple o duplicado.
• Comunicación con otros SCADA por ICCP e IEC60870-5-101.
• Almacenamiento de datos históricos en ODBC y/o texto.
• Completo editor de mímicos con biblioteca y servidor de mímicos.
• Librería.NET para las aplicaciones desarrolladas por el usuario.
• Capacidad de ejecución de lógica local según IEC 61131.
• Sincronización de tiempo por GPS o NTP
• Interfaz OPC esclava
• Plataforma Windows


Se distribuye en dos versiones: Mirage y Mirage CL con igual código y solo difieren en la cantidad de puntos y usuarios que pueden operar y en los módulos que se integran.

La versión Mirage está prevista para ser usada en un Centro de Control y la versión Mirage CL está orientada a ser empleada como consola local de una estación eléctrica.






  Folletos

Folleto SCADA modelo Mirage 333 kb

Folleto SCADA modelo Mirage CL

289 kb
Folleto Sistema HS, respaldo hot Standby 225 kb
Folleto CPU Mirage CL 187 kb
Folleto SUPWOVER 132 kb
Folleto IPAM-01 57 kb







La versión Mirage CL se provee en varias configuraciones





  Modelo Descripción

  MCL500P2C Mirage CL SCADA local, incluye: MADQ101, MSSC, MMI, MDBS, máximo: 500 puntos, 2 clientes.

  MCL1000P3C Mirage CL SCADA local, incluye: MADQ101, MSSC, MMI, MDBS, máximo: 1000 puntos, 3 clientes.

  MCL2000P5C Mirage CL SCADA local, incluye: MADQ101, MSSC, MMI, MDBS, máximo: 2000 puntos, 5 clientes.

  MCLHS1000P3C Mirage CL SCADA local con hot standby, incluye: MADQ101, MSSC, MMI, MDBS, Servidor HS, máximo: 1000 puntos, 3 clientes.

  MCLHS2000P5C Mirage CL SCADA local con hot standby, incluye: MADQ101, MSSC, MMI, MDBS, Servidor HS, máximo: 2000 puntos, 5 clientes.

  Características de las licencias Mirage CL

  • Incluyen por defecto el protocolo IEC 60870-5-101 y a pedido se puede cambiar por uno de los siguientes protocolos: IEC 60870-5-104, Modbus.
  • Módulos de base de datos MBDH y MBDHT .
  • Capacidad de sincronización con DNP3, IEC 61850.

  Opcionales

  • Protocolo IEC 60870-6 (ICCP)
  • Capacidad PLC, según IEC 61131
  • Protocolo IEC 60870-5-101 esclavo
  • CPU industrial para instalar el Mirage CL, sin partes móviles con alimentación de 24 Vcc para estaciones eléctricas.













Supervisor de SCADA Mirage, SUPSWOVER
Brochure -
 28 kb


  • Función: Supervisar el funcionamiento de un sistema SCADA MIRAGE con respaldo HotStandby
  • Alimentación: 200 a 240 VAC
  • Entrada: Llave de 3 posiciones para consigna SCADA
  • Salida: Conmutación por relé
  • Comunicaciones: 2 puertos seriales RS232
  • Diseño mecánico: Caja para rack 19” 3U



TED32

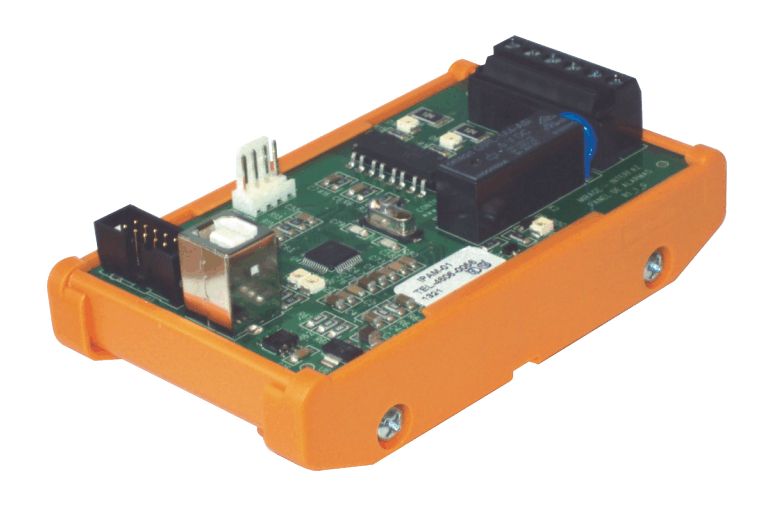

Interfaz panel de alarmas Mirage, IPAM-01
Brochure -
 28 kb

  • Función: Interfaz de hardware USB para el Panel de Alarmas del SCADA Mirage.
  • Entrada: 3 digitales optoacopladas.
  • Salida: 1 por rele NA.
  • Comunicaciones: USB 2.0/1.1, conector tipo B.
  • Alimentación: 5 Vcc desde puerto USB.
  • Diseño mecánico: Soporte plástico para riel DIN.



TED32
