Transductores




Transductores para redes eléctricas y aplicaciones de telecontrol













  Transductor de tensión continua, TTC1 34 kb
  Transductor de tensión continua, TTC2 45 kb
  Transductor de corriente continua, TCC1 55 kb
  Transductor de potencia trifásico, TRPT-01 53 kb
  Transductor de 8 corrientes alternas TRCA8 22 kb






  Transductor de tensión continua, TTC1 Folleto -  34 kb

  • Función: Convierte la entrada de tensión continua en corriente continua a la salida.
  • Entrada: rango nominal: 110 Vcc
  • Salida: corriente 4 a 20 mA
  • Alimentación: 19 a 26 Vcc
    Consumo: 150 mA @ 24 Vcc

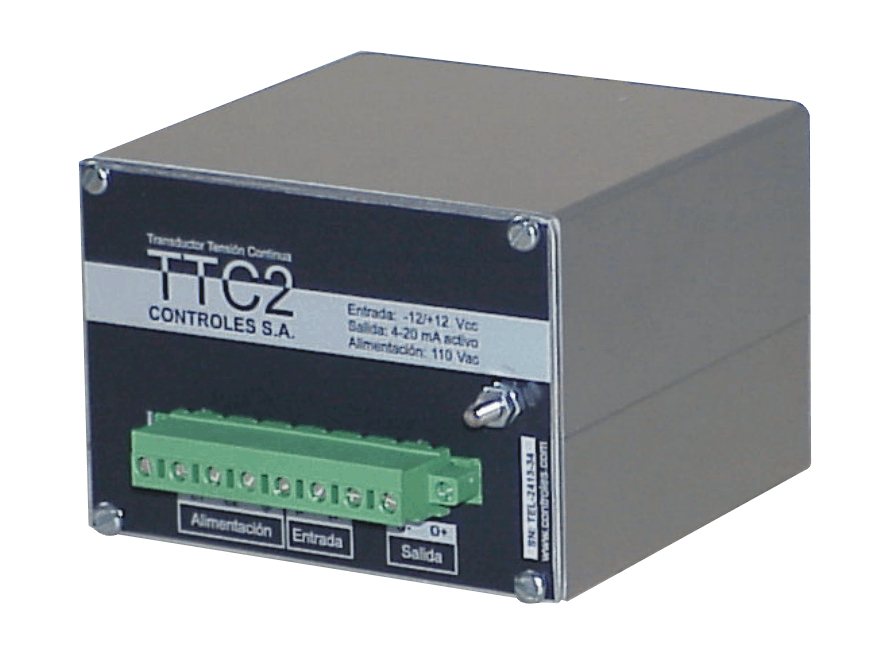

  Transductor de tensión continua, TTC2 Folleto -  45 kb

  • Función: Convierte la tensión de entrada continua en corriente continua a la salida
  • Entrada: Rango nominal –12Vcc/+12Vcc
  • Salida: Corriente 4 a 20 mA
  • Alimentación: 100 – 130 Vca
  • Consumo: 35 mA @ 110 Vca







  Transductor de corriente continua, TCC1 Folleto - 55 kb

  • Función: Convierte la entrada de corriente continua en corriente continua a la salida.
  • Entrada: rango nominal: 0 - 1 mA DC (modelo TCC1-1)
                                       0 - 10 mA DC (modelo TCC1-10)
  • Salida: corriente 4 a 20 mA, dos hilos
  • Alimentación: 19 a 26 Vcc
    Consumo: 70 mA @ 24 Vcc
 MULFO








  Transductor de potencia trifásico, TRPT-01 Folleto - 53 kb

  • Función: Módulo de medida directa de Potencia para una línea trifásica.
  • Entradas: 3 de 6 A y 3 de 120 Vca
  • Salida: RS485, protocolo MODBUS
  • Alimentación: 18 a 36 Vcc
 MULFO

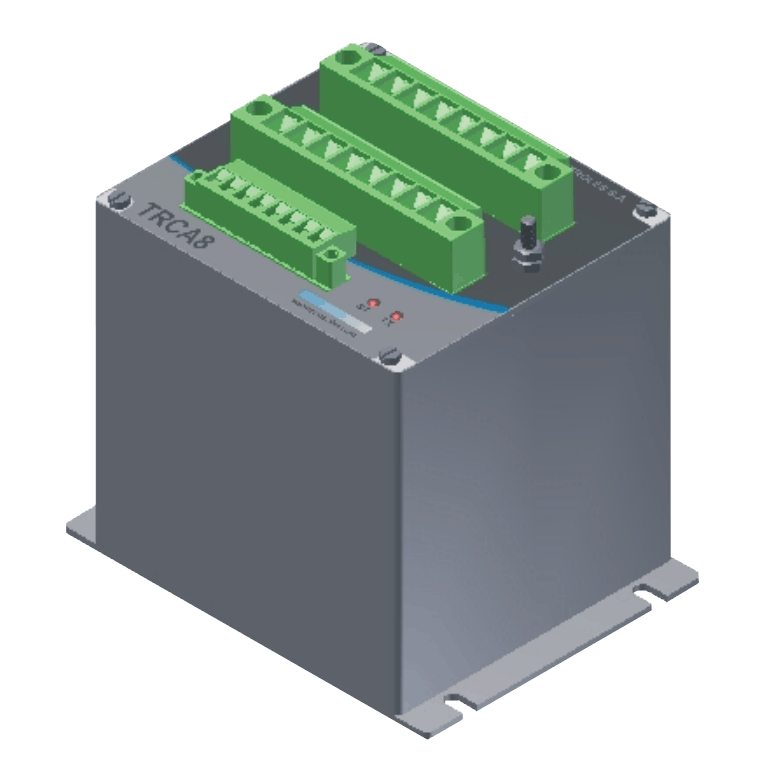

  Transductor de 8 corrientes alternas, TRCA8 Folleto - 22 kb

  • Función: Módulo de medidas directas de corrientes para RTU o uso general.
  • Entrada: 8 de 1A o 6A (según código del equipo)
  • Salida: RS485, protocolo MODBUS
  • Alimentación: 18 a 36 Vcc
MULFO









CONTROLES S.A.
